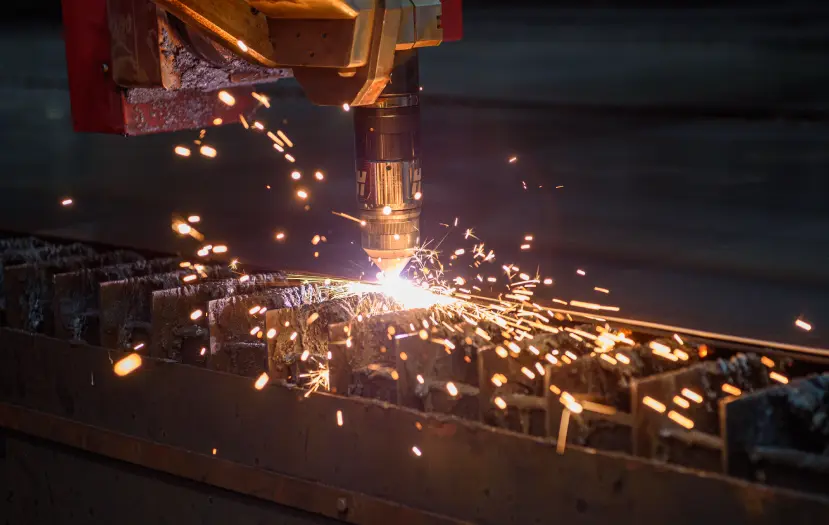

Плазменная резка металла
Когда нужно раскроить металл толщиной более 10мм, вырезать идеальные отверстия под крепеж, или решить задачу производства нестандартных металлических заготовок, оптимальным решением будет использование плазменной резки.
Новосибирский завод резки металла осуществляет плазменную резку на высокоточном оборудовании «Hypertherm XPR300» с ЧПУ (числовым-программным управлением). Металл от ведущих мировых производителей, наличие запаса сырья на складе, современное оборудование, профессиональный конструкторско-технологический отдел, трехфакторная система контроля гарантируют качество выполнения любого заказа точно в срок.
Метод плазменной резки используется при производстве металлических элементов
- для машиностроения: заготовки и детали строительной спецтехники, сельскохозяйственных машин, производства технологического оборудования для различных отраслей промышленности.;
- для строительной отрасли: изготовления металлоконструкций, закладных деталей, кронштейнов, соединительных элементов.
В любой отрасли, где требуется нестандартные, индивидуальные или эксклюзивные элементы из металла, применяется технология плазменной резки.
Минимальный объем заказа - от 1 тонны. Отправить заявку на просчет вы можете в форме на сайте, или по электронной почте msc@nzrm.ru
НЗРМ - качество #лучшечемГОСТ!
Этапы сотрудничества
Консультация и расчет стоимости в течение рабочего дня.
Подписание спецификации и предоплата по заказу.
Подготовка техдокументации и производство.
Транспортной компанией или самовывоз со склада завода.
Наши преимущества
3000 НА 12000 ММ
С ЧПУ
С ТЕХНОЛОГИЕЙ «TRUE BEVEL»
ДО 50 ММ
ЗАКАЗАТЬ ЗВОНОК
Преимущества плазменной резки в «НЗРМ»

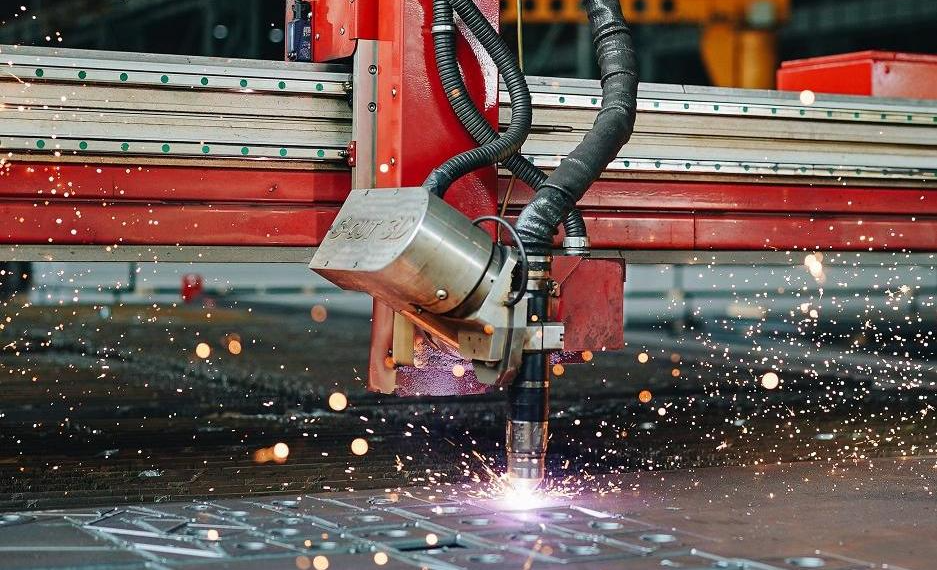

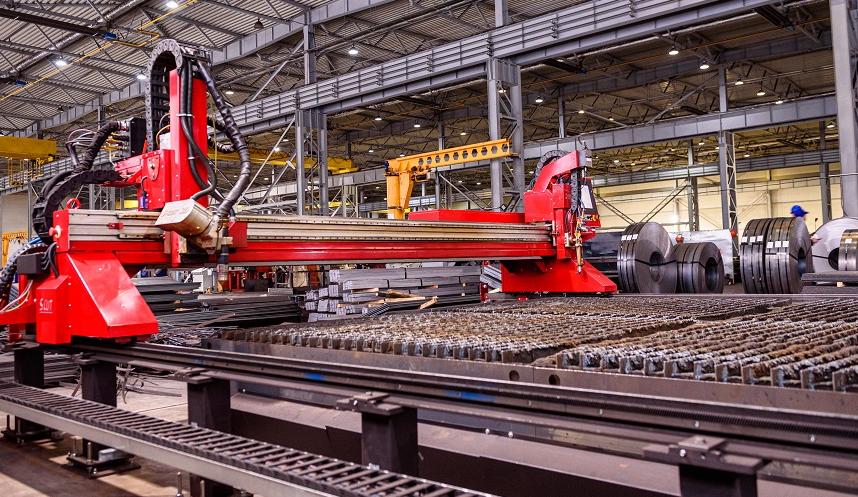

Для раскроя листового металла завод использует систему «Hypertherm XPR300» с ЧПУ. Рабочая зона 3000 на 12000 мм позволяет обрабатывать не только стандартные заказы, но и листы любых размеров в заданных пределах. Отходная часть металла при этом минимизирована и сокращается в разы.

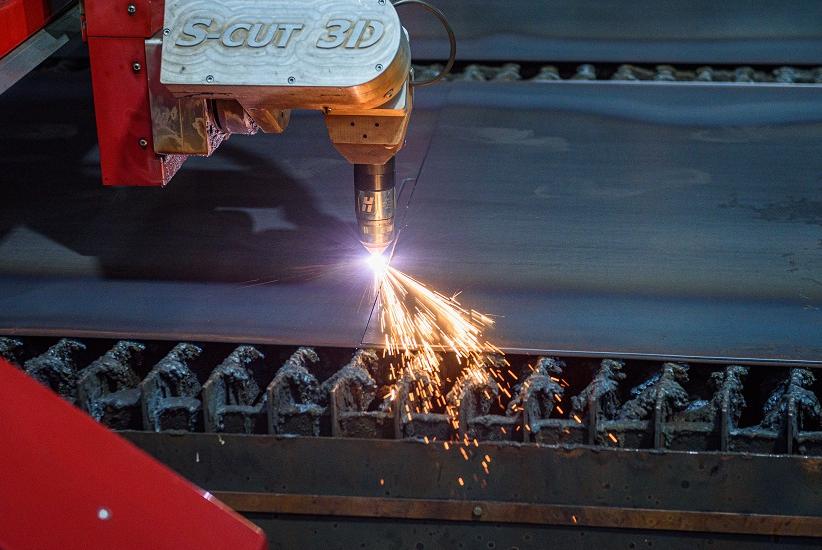

Система позволяет добиться высокого качества резки металла толщиной от 2 до 50 мм. «Hypertherm S-CUT» оснащена системой контроля высоты резака Sensor ТНС и устройством для угловой 3D резки с технологией True Bevel.
- Система резки X-Definition
Обеспечивает стабильные результаты резки низкоуглеродистой стали малой толщины, в пределах диапазона 2 по стандарту ISO. По сравнению с газовой резкой плазменная показывает превосходное качество резки нержавеющей стали для всех диапазонов толщины. - ЧПУ «Hypertherm EDGE Connect»
Увеличивает скорость резки, позволяет быстро менять режимы, обеспечивает высокую надежность и качество работ. - Система контроля высоты резака «Sensor ТНС»
Управляет дуговым напряжением, повышает точность резки. Передние кромки становятся более четкими, поверхность блестящей. Кроме того, почти в два раза увеличивается количество обрабатываемых деталей за час. - Устройство для угловой 3D резки с технологией «True Bevel»
Обеспечивает повышенную точность резки скосов. Поддерживает скосы типа V, А и Y (сверху) для низкоуглеродистой стали. Резка со скосом настраивается точно по заданным параметрам, давая при этом меньший объем отходных материалов. - Технология резки «True Hole» для низкоуглеродистой стали

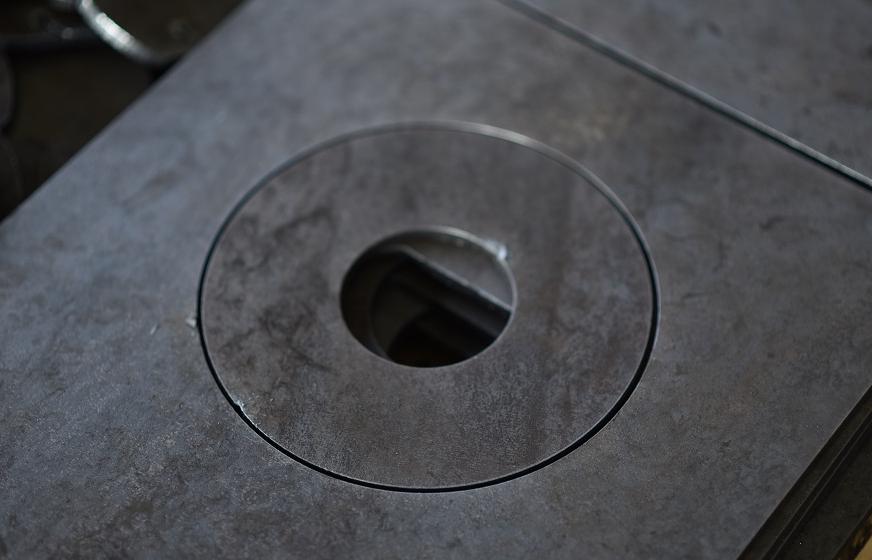

Гарантирует высокое качество отверстий 1:1 на толщинах до 25 мм. Задается автоматически, без вмешательства оператора. «True Hole» - отверстия непревзойденного качества. Перегибы уменьшаются и отклоняются к внешней стороне отверстия.
Параметры обработки металла
Технологические возможности плазменной резки НЗРМ
Материал | Макс.толщина, мм | Макс. ширина, мм | Макс.длина, мм |
---|---|---|---|
Сталь углеродистая | 50 | 3000 | 12 000 |
Сталь нержавеющая | 30 |
Толщина листа, мм | 2,5-12 | 12-25 | 30-45 | 50 |
---|---|---|---|---|
Ширина реза, мм | до 4 | 4 | 5 | 7 |
Отступ от края, мм | 5 | 10 | 15 | |
Отступ между деталями, мм | до 5 | 8 | 10 | 15 |
Отклонение от перпендикулярности,мм | до 1,2 | 1,2 | 1,6 | |
Зона термического влияния, мм | 3,2 | 6,4 | ||
Технологический прожиг | да | |||
Шероховатость (Rz), мкр | до 180 | 200 | 300 |
Предельные отклонения вырезаемых деталей и заготовок от номинальных размеров, мм | |||||
---|---|---|---|---|---|
Толщина | до 500 мм | 500-1500 мм | 1500-2500 мм | 2500-6000 мм | 6000-12000 мм |
2,5-12 | ±1 | ±1 | ±1,5 | ±2 | ±2 |
12-14 | ±1 | ±1,5 | ±2 | ±2 | ±2 |
16-20 | ±1,2 | ||||
22-30 | ±1,5 | ||||
32-36 | ±1,5 | ||||
40-50 | ±2,0 |
Толщина листа, мм | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 36 | 40 | 50 |
---|---|---|---|---|---|---|---|---|---|---|
Мин.диаметр отв, мм | 18 | 20 | 22 | 24 | 25 | 30 | 40 | 50 | 60 | 75 |
Конусность отв, мм | 0,5-3 |

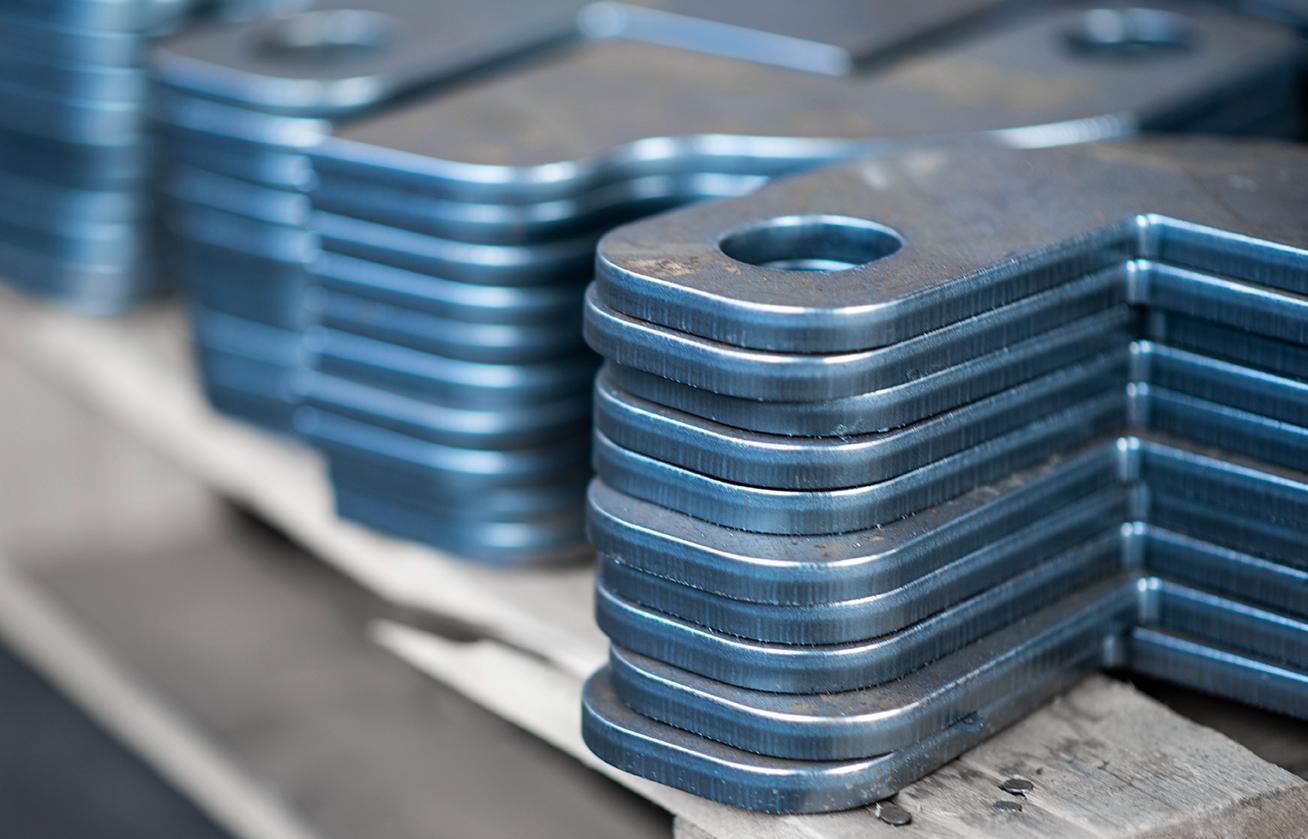

Осуществляем плазменную резку и по стандартным типоразмерам, и по индивидуальным чертежам заказчиков.
Особенности плазменной резки
- Универсальность применения: используется для резки стали, чугуна, меди, титана, металлов с высокой отражающей поверхностью и даже сплавов.
- Высокая скорость обработки: при раскрое листового металла толщиной 20мм скорость реза составляет 3 метра в минуту.
- Производительность: одна установка плазменной резки позволяет перерабатывать до пяти тонн металлопроката в день.
- Возможность работы как перпендикулярно, так и под углом к поверхности.
- Не требует предварительной подготовки (прогрева) металла, существенно сокращает время операции.
- Экологически безопасна: минимальный выброс вредных примесей в окружающую среду.
Для чего применяется?
- Резка листового металла
- Резка стали

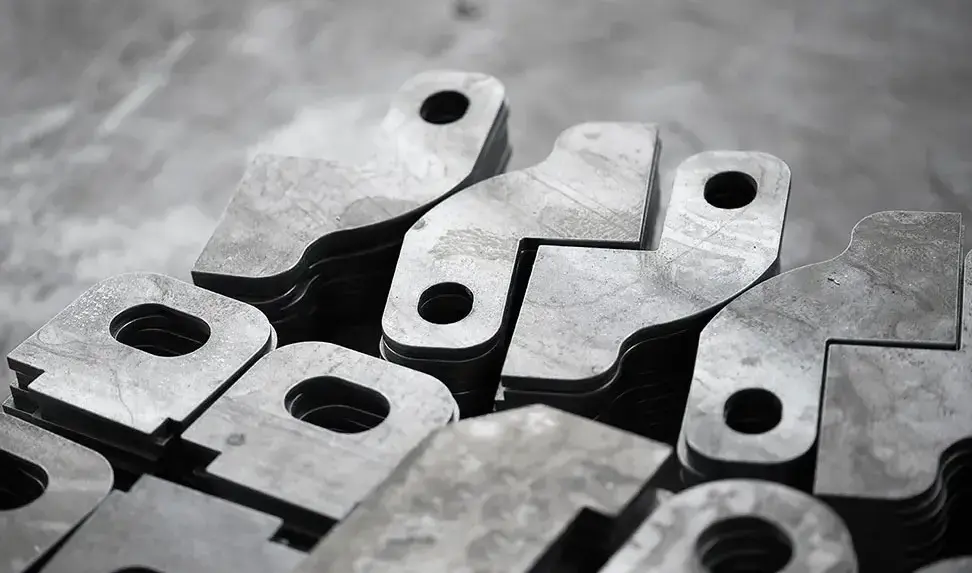

- Фигурная резка

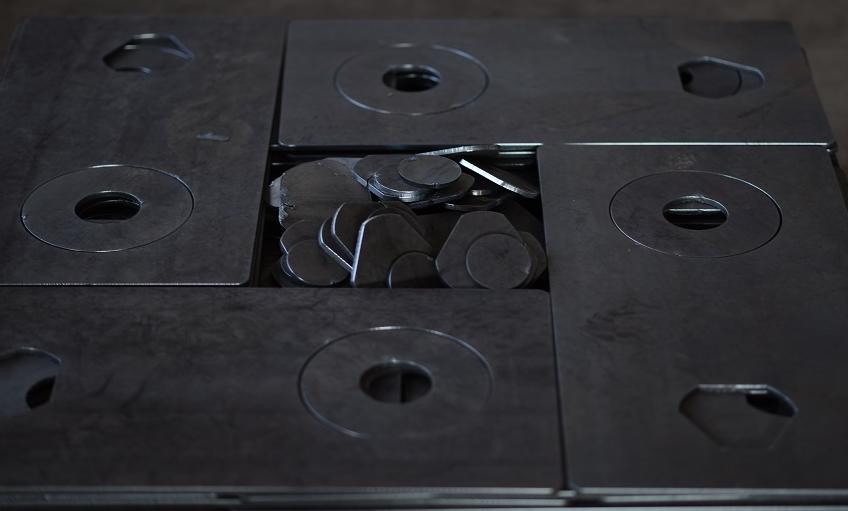

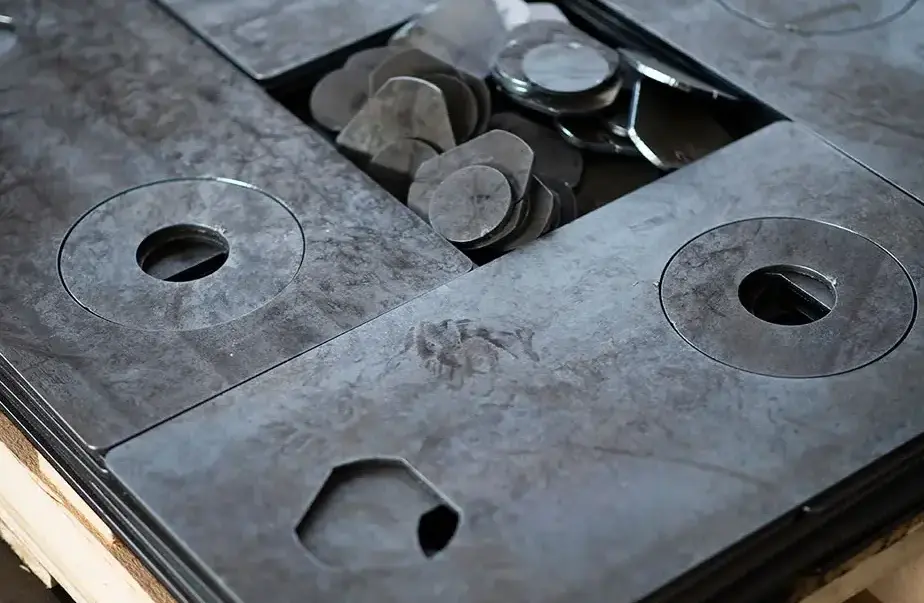

- Резка отверстий
Современные станки позволяют получать отверстия в металлических листах такого же качества, как при гидроабразивной или лазерной обработке. “НЗРМ” в основном предлагает своим клиентам резку отверстий с помощью лазера.
